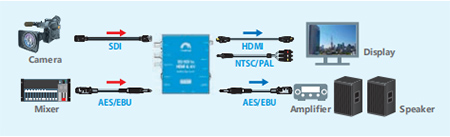

[ 典型应用 ]

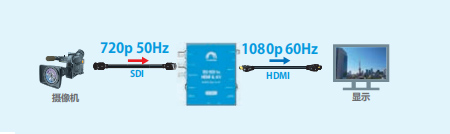

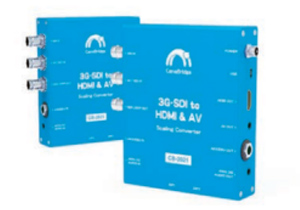

CB-2021 可以同时将SDI 信号转换为HDMI 和AV 信号。可调变频转换器， 无抖动、零损耗、无延时、可以调整刷新率，分辨率，解决输出和显示的不兼容问题。信号带宽 1080p@60Hz。
AES / EBU、模拟音频、SDI 模拟音频的输入信号可以传输到 HDMI 输出端。此外，SDI 音频信号可以单独音频信号输出端。标准 1 / 4” (6.3 毫米 ) 音
频插头或小型 1 / 8” (3.5 毫米 ) 音频插头，无需采购定制电缆。
[ 参数 ]
|
连 接
|
SDI 视频输入
|
1 × SD/HD/3G-SDI (75Ω BNC)
|
|
SDI 备份输入
|
信号输入故障，自动切换
|
|
SDI 视频输出
|
1 × SD/HD/3G-SDI
|
|
HDMI 视频输出
|
1 × HDMI type A
|
|
AES/ EBU 数字音频输入
|
1 × 1 / 4” (6.35mm) TRS jack
|
|
模拟音频输入
|
1 × 3.5mm jack
|
|
更新和配置
|
Micro USB
|
|
AV 输出
|
1 × 3.5mm jack
|
|
AES/ EBU 数字音频输出
|
1 × 1 / 4” (6.35mm) TRS jack
|
|
模拟音频输出
|
1 × 3.5mm jack
|
|
功能和标准
|
SDI 输入格式
|
1080p 50 / 59.94 / 60
|
|
|
1080p 23.98 / 24 / 25 / 29.97 / 30
|
|
|
1080psF 23.98 / 24 / 25 / 29.97 / 30
|
|
|
1080i 50 / 59.94 / 60
|
|
|
720p 50 / 59.94 / 60
|
|
|
525i 59.94, 625i 50
|
|
SDI 自动切换
|
自动检测 SD, HD 和 3G-SDI( 不支持B级)
|
|
支持 SDI 格式
|
SD/HD/3G-SDI
|
|
SDI 色彩空间和精度
|
YCbCr 4 : 2 : 2
|
|
SDI 标准
|
SMPTE ST 259
|
|
|
SMPTE ST 292-1
|
|
|
SMPTE ST 424
|
|
HDMI 输出格式
|
1080p 50 / 59.94 / 60
|
|
|
1080p 23.98 / 24 / 25 / 29.97 / 30
|
|
|
1080i 50 / 59.94 / 60
|
|
|
720p 50 / 59.94 / 60
|
|
|
480i 59.94, 576i 50
|
|
AV 输出格式
|
NTSC, PAL
|
|
HDMI 色彩空间和精度
|
RGB 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 4 : 4
|
|
模拟音频输入
|
5dBu（最大）
|
|
模拟音频输出
|
0dBu（最大）
|
|
电源
|
电源供应
|
Micro USB、螺纹锁紧直流电接头
|
|
耗电量
|
1.5W( 最大 )
|
|
物理规格
|
尺寸
|
125.5 × 101.4 × 27.5mm
|
|
净重
|
310g
|
|
毛重
|
920g
|
|
环境规格
|
运行温度
|
0 ~40 deg C
|
|
储存温度
|
-30~70 deg C
|
|
相对湿度
|
0%~90% 非冷凝
|
|

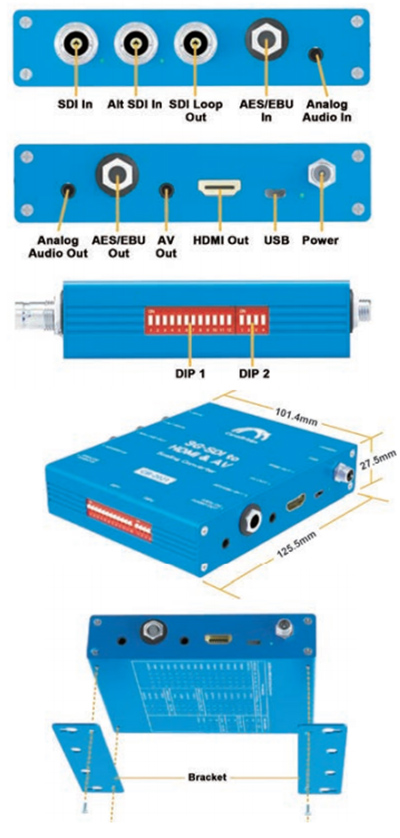

[ 接口图 ]
|
