HD-SDI 光电转换模组

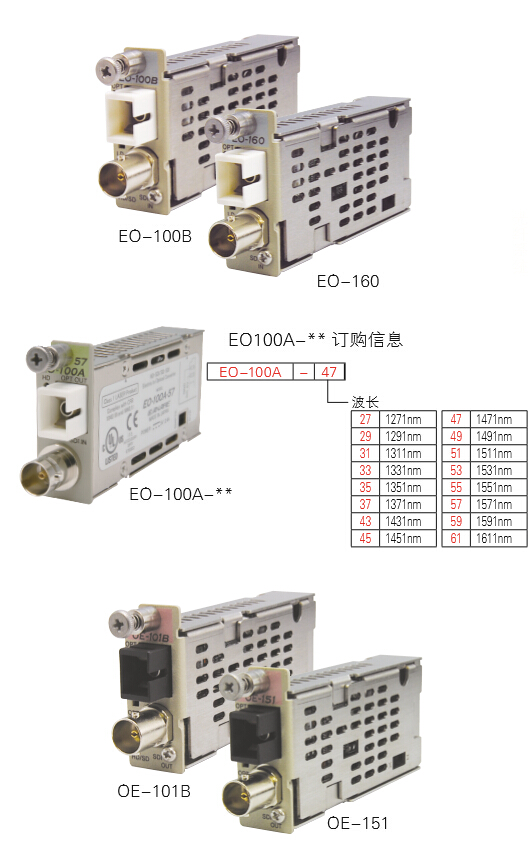

■ 电- 光转换模组 (TX)
* 请参照以下信息，确定波长和型号。
型号
波长
发射功率
时钟恢复
占用槽位
EO-100B
1310 nm
-3.5 dBm
有
1
EO-160
无
EO100A-**
1271-1611 nm 用于 CWDM
-2.5 dBm
有
■ 光 - 电转换模组 (TX)
|
型号 |
波长 |
发射功率 |
时钟恢复 |
占用槽位 |
|
OE-101B |
1200-1620nm |
-24 dBm |
有 |
1 |
|
OE-151 |
无 |
● 多格式 - HD-SDI（ 达 1.485Gbps)、SD-SDI 和 DVB-ASI
● 支持嵌入式音频传输 l 通过病态测试码（pathological test pattern)
● 无时钟恢复模组支持宽比特率码流 （50Mbps-1485Mbps)
● 紧凑结构设计 - 1U 机箱安装多达 16 个模组
● 热插拔 l 高性价比
● 易于操作，采用 BNC 和 SC 接口
■ 规格
型号
EO-100B, EO-160
EO-100A-**
OE-101B, OE-151
转换
电 - 光
光 - 电
光纤类型
单模
光接口
1 x SC( 输出 )
1 x SC( 输入 )
视频连接器
1 x 75 Ω BNC( 输出 )
1 x 75 Ω BNC( 输入)
尺寸
17 x 43.4 x 78.4 mm
重量
77 g
58 g
77 g
主要标准
SMPTE 259M, 292M, 297-2006, EN50083-9
模拟视频光转换器
| 型号 | 波长 | 发射功率 | 接收灵敏度 | 占用槽位 |
|
EO-700 |
1310 nm |
-3.5 dBm |
无 |
1 |
|
EO-700A-** |
1471-1611 nm 用于 CWDM* |
-2.5 dBm |
无 | |
|
OE-701 |
1200-1620 nm |
无 |
-22 dBm |
主要特性与优点：
● 支持 NTSC 和 PAL 视频信号
● 可以传输三电平同步
● 信噪比 ：60dB，带宽 ：6 MHz
■ 规格
型号
EO-700, EO-700A
OE-701
转换
电 - 光
光 - 电
光纤类型
单模
光接口
1 x SC( 输出 )
1 x SC( 输入 )
SDI 连接器
1 x 75 Ω BNC( 输出 )
1 x 75 Ω BNC( 输入 )
尺寸
17 x 43.4 x 78.4 mm
重量
84 g
主要标准
SMPTE 170M, ITU-R BT.470
